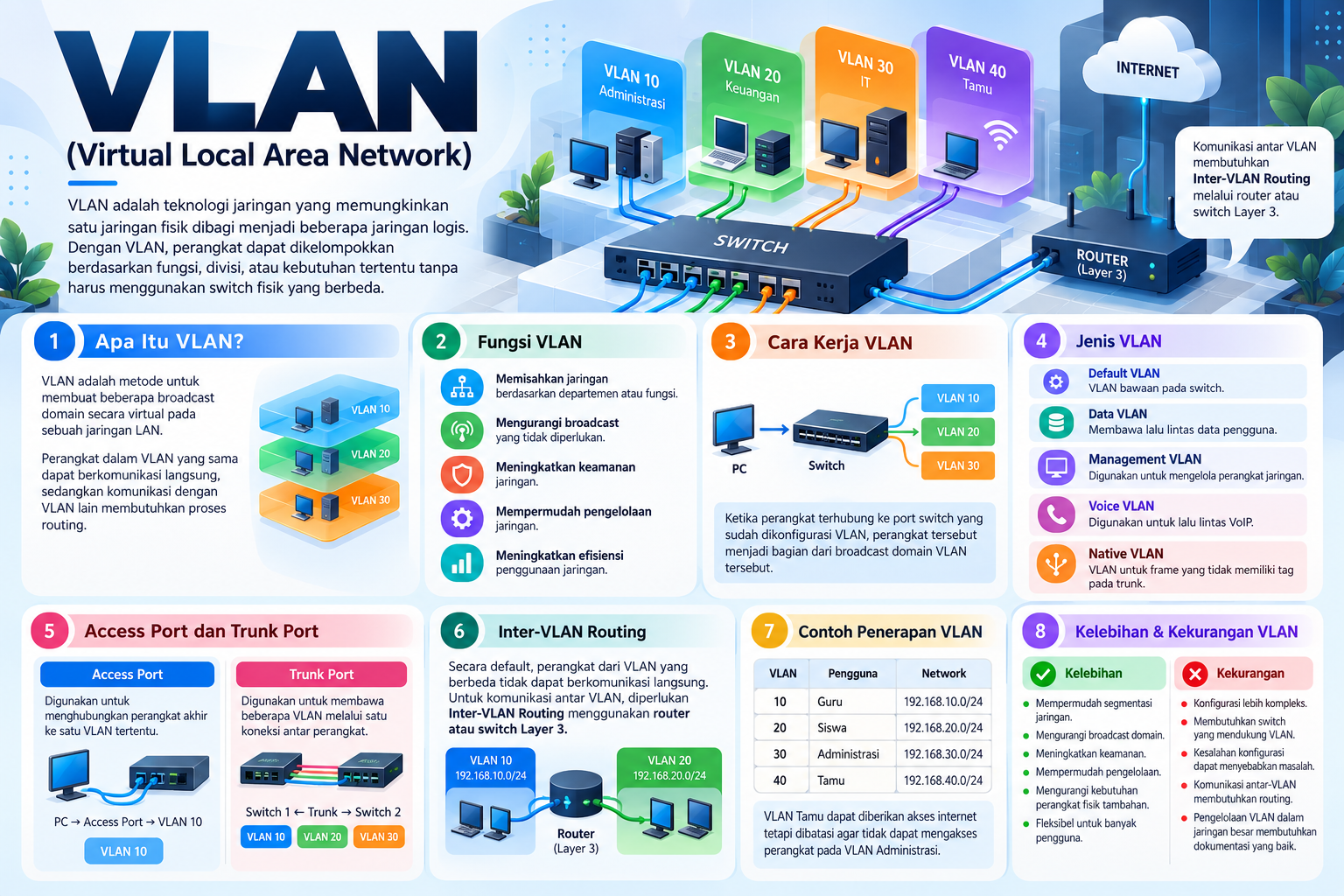

VLAN (Virtual Local Area Network): Pengertian, Fungsi, Jenis, dan Cara Kerja
VLAN (Virtual Local Area Network): Pengertian, Fungsi, Jenis, dan Cara Kerja
VLAN (Virtual Local Area Network) adalah teknologi jaringan yang memungkinkan satu jaringan fisik dibagi menjadi beberapa jaringan logis. Dengan VLAN, perangkat yang berada dalam satu jaringan fisik dapat dikelompokkan berdasarkan fungsi, divisi, atau kebutuhan tertentu tanpa harus menggunakan switch fisik yang berbeda.
VLAN banyak digunakan pada jaringan kantor, sekolah, kampus, perusahaan, dan data center karena dapat membantu meningkatkan pengelolaan jaringan, keamanan, serta mengurangi penyebaran broadcast.
1. Apa Itu VLAN?
VLAN adalah metode untuk membuat beberapa broadcast domain secara virtual pada sebuah jaringan LAN. Perangkat dalam VLAN yang sama dapat berkomunikasi secara langsung, sedangkan komunikasi dengan VLAN lain membutuhkan proses routing melalui perangkat Layer 3.
Contohnya, sebuah kantor memiliki satu switch yang digunakan oleh:
- VLAN 10 → Administrasi
- VLAN 20 → Keuangan
- VLAN 30 → IT
- VLAN 40 → Tamu
Meskipun menggunakan perangkat jaringan fisik yang sama, setiap kelompok dapat dipisahkan secara logis.
Konsep segmentasi VLAN banyak digunakan untuk membuat jaringan lebih terstruktur dan memisahkan lalu lintas antar kelompok pengguna. [1][2]

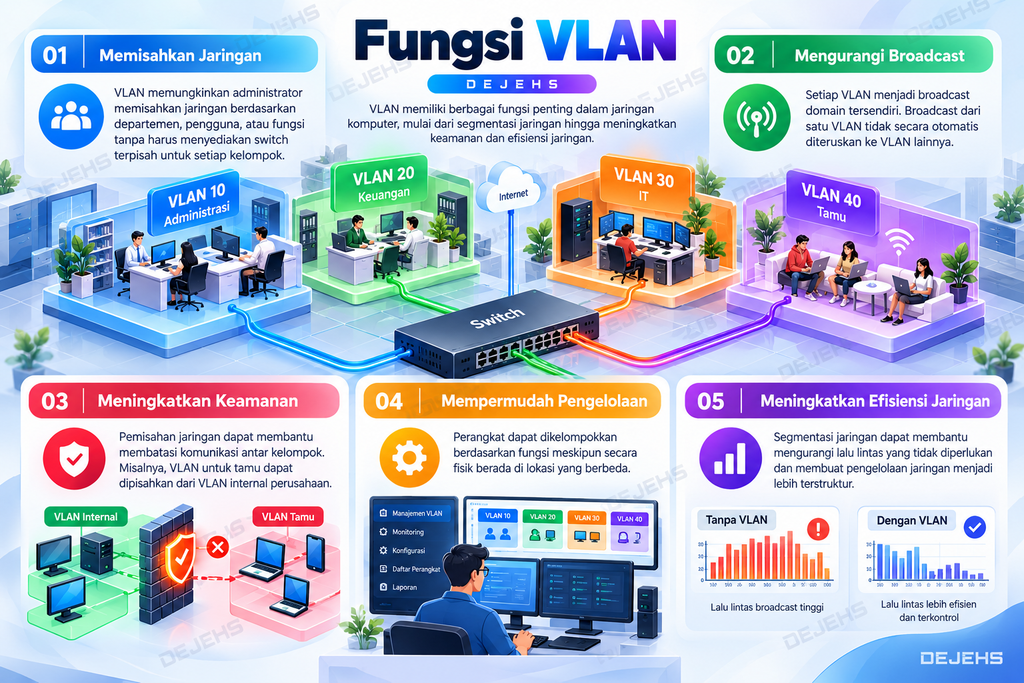

2. Fungsi VLAN
Beberapa fungsi utama VLAN adalah:
Memisahkan jaringan
VLAN memungkinkan administrator memisahkan jaringan berdasarkan departemen, pengguna, atau fungsi tanpa harus menyediakan switch terpisah untuk setiap kelompok.
Mengurangi Broadcast
Setiap VLAN menjadi broadcast domain tersendiri. Broadcast dari satu VLAN tidak secara otomatis diteruskan ke VLAN lainnya.
Meningkatkan Keamanan
Pemisahan jaringan dapat membantu membatasi komunikasi antar kelompok. Misalnya, VLAN untuk tamu dapat dipisahkan dari VLAN internal perusahaan.
Mempermudah Pengelolaan
Perangkat dapat dikelompokkan berdasarkan fungsi meskipun secara fisik berada di lokasi yang berbeda.
Meningkatkan Efisiensi Jaringan
Segmentasi jaringan dapat membantu mengurangi lalu lintas yang tidak diperlukan dan membuat pengelolaan jaringan menjadi lebih terstruktur. [1][3]

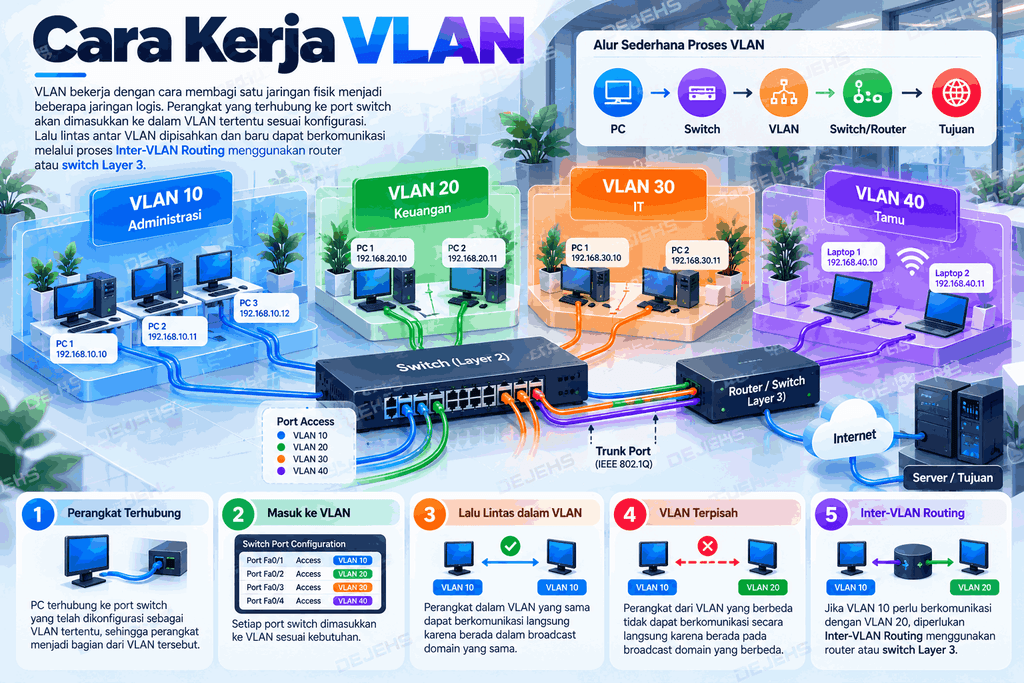

3. Cara Kerja VLAN
Secara sederhana, proses VLAN dapat digambarkan seperti berikut:
PC → Switch → VLAN → Switch/Router → Tujuan
Ketika sebuah perangkat terhubung ke port switch yang telah dikonfigurasi sebagai VLAN tertentu, perangkat tersebut menjadi bagian dari VLAN tersebut.
Sebagai contoh:
PC Administrasi → VLAN 10
PC Keuangan → VLAN 20
Kedua perangkat dapat menggunakan switch yang sama, tetapi lalu lintasnya berada pada broadcast domain yang berbeda.
Jika VLAN 10 perlu berkomunikasi dengan VLAN 20, diperlukan Inter-VLAN Routing menggunakan router atau switch Layer 3. [2][4]
4. Jenis VLAN
Beberapa jenis VLAN yang umum ditemukan antara lain:
| Jenis VLAN | Fungsi |
|---|---|
| Default VLAN | VLAN bawaan pada switch |
| Data VLAN | Membawa lalu lintas data pengguna |
| Management VLAN | Digunakan untuk mengelola perangkat jaringan |
| Voice VLAN | Digunakan untuk lalu lintas VoIP |
| Native VLAN | VLAN yang digunakan untuk frame yang tidak memiliki tag pada trunk |
Dalam implementasi jaringan, administrator dapat menentukan VLAN berdasarkan kebutuhan organisasi.

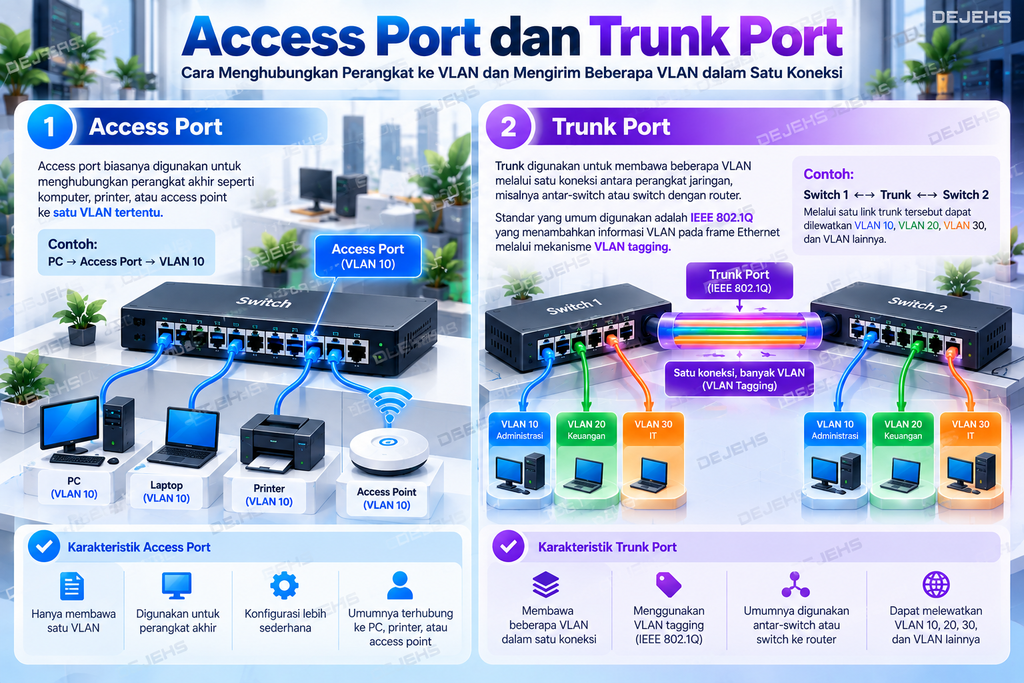

5. Akses dan Trunk Port
Access Port
Access port biasanya digunakan untuk menghubungkan perangkat akhir seperti komputer, printer, atau access point ke satu VLAN tertentu.
Trunk Port
Trunk digunakan untuk membawa beberapa VLAN melalui satu koneksi antara perangkat jaringan, misalnya antar-switch atau switch dengan router.
Standar yang umum digunakan adalah IEEE 802.1Q, yang menambahkan informasi VLAN pada frame Ethernet melalui mekanisme VLAN tagging. [5]

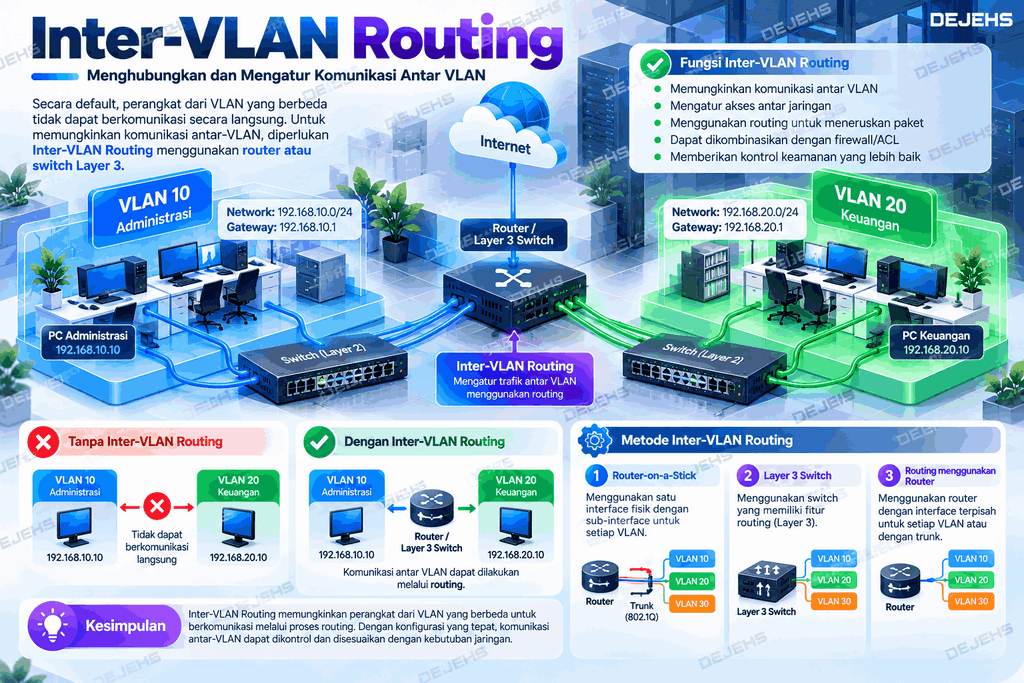

6. Inter-VLAN Routing
Secara default, perangkat dari VLAN yang berbeda tidak dapat berkomunikasi secara langsung.
Contohnya:
VLAN 10 → Administrasi
VLAN 20 → Keuangan
Jika komputer Administrasi ingin mengakses server yang berada pada VLAN 20, diperlukan Inter-VLAN Routing.
Metode yang umum digunakan antara lain:
- Router-on-a-Stick
- Layer 3 Switch
- Routing menggunakan router
Dengan konfigurasi routing dan aturan akses yang tepat, komunikasi antar-VLAN dapat dikontrol sesuai kebutuhan. [1][6]

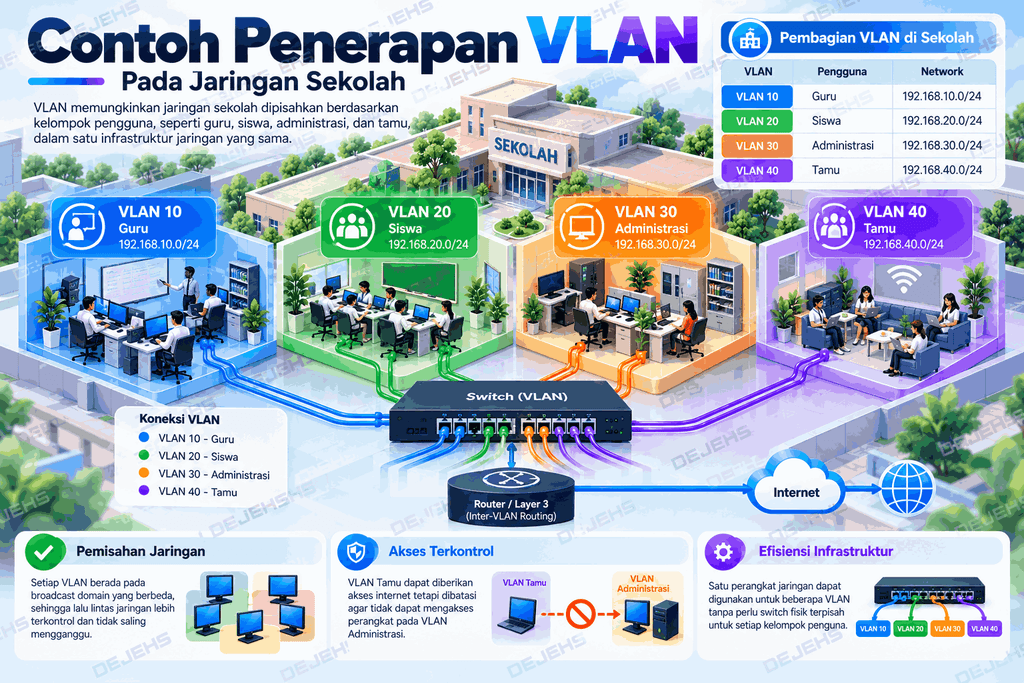

7. Contoh Penerapan VLAN
Misalnya sebuah sekolah memiliki jaringan:
| VLAN | Pengguna | Network |
|---|---|---|
| VLAN 10 | Guru | 192.168.10.0/24 |
| VLAN 20 | Siswa | 192.168.20.0/24 |
| VLAN 30 | Administrasi | 192.168.30.0/24 |
| VLAN 40 | Tamu | 192.168.40.0/24 |
Dengan konfigurasi tersebut, pengguna dapat dipisahkan berdasarkan fungsi tanpa membutuhkan jaringan fisik yang berbeda untuk setiap kelompok.
Sebagai contoh, VLAN Tamu dapat diberikan akses internet tetapi dibatasi agar tidak dapat mengakses perangkat pada VLAN Administrasi.
8. Kelebihan VLAN
Beberapa kelebihan VLAN antara lain:
- Mempermudah segmentasi jaringan.
- Mengurangi broadcast domain.
- Membantu meningkatkan keamanan jaringan.
- Mempermudah pengelolaan jaringan.
- Mengurangi kebutuhan perangkat fisik tambahan.
- Fleksibel untuk jaringan dengan banyak pengguna.
Penelitian mengenai implementasi VLAN pada lingkungan pendidikan dan organisasi menunjukkan bahwa segmentasi VLAN dapat digunakan untuk membantu meningkatkan pengelolaan serta pemisahan lalu lintas jaringan. [2][3][4]
9. Kekurangan VLAN
VLAN juga memiliki beberapa keterbatasan, antara lain:
- Konfigurasi lebih kompleks dibandingkan jaringan LAN sederhana.
- Membutuhkan switch yang mendukung VLAN.
- Kesalahan konfigurasi dapat menyebabkan masalah komunikasi.
- Komunikasi antar-VLAN membutuhkan routing.
- Pengelolaan VLAN dalam jaringan besar membutuhkan dokumentasi dan administrasi yang baik.
Kesimpulan
VLAN merupakan teknologi yang memungkinkan satu jaringan fisik dibagi menjadi beberapa jaringan logis. Teknologi ini sangat berguna untuk melakukan segmentasi jaringan berdasarkan departemen, fungsi, atau jenis pengguna.
Dengan VLAN, administrator dapat mengatur broadcast domain, meningkatkan isolasi antar kelompok pengguna, serta membuat jaringan lebih mudah dikelola. Untuk komunikasi antar-VLAN, diperlukan Inter-VLAN Routing, sedangkan koneksi beberapa VLAN melalui satu link dapat menggunakan trunk dengan IEEE 802.1Q.
VLAN karena itu menjadi salah satu konsep penting dalam perancangan jaringan komputer modern, khususnya pada lingkungan yang memiliki banyak pengguna dan kebutuhan akses yang berbeda.
Referensi
[1] Sari, M., Dari, R. U., Dani, S. R., Irma, A., & Manullang, K. R. (2026). Analisis Implementasi Virtual Local Area Network (VLAN) dalam Meningkatkan Efisiensi dan Keamanan Pengolahan Data pada Sistem Komputer: Kajian Literatur dan Simulasi Cisco Packet Tracer. NUSANTARA: Jurnal Ilmu Pengetahuan Sosial, 13(6), 1467–1474. Penelitian ini membahas VLAN sebagai segmentasi logis, pengurangan broadcast, keamanan, dan Inter-VLAN Routing.
[2] Setiawan, R., Duskarnaen, M. F., & Ajie, H. (2024). Perancangan Jaringan VLAN (Virtual Local Area Network) di SMKN 40 Jakarta dengan Menggunakan Metode NDLC. PINTER: Jurnal Pendidikan Teknik Informatika dan Komputer, 8(1). DOI: 10.21009/pinter.8.1.5. Penelitian ini membahas penerapan VLAN, DHCP, topologi jaringan, serta pengujian QoS.
[3] Sinuraya, E. W., & Sembiring, J. K. (2015). Perancangan Jaringan Komputer di PT. Dirgantara Indonesia dengan Teknik Variable Length Subnet Mask (VLSM) dan Virtual Local Area Network (VLAN). Transmisi: Jurnal Ilmiah Teknik Elektro, 17(3), 157–161. DOI: 10.12777/transmisi.17.3.157-161. Jurnal Transmisi saat ini terakreditasi Sinta 3.
[4] Sistem Manajemen Virtual Local Area Network (VLAN) pada Cisco Catalyst 3750 Berbasis Web. Jurnal SIMETRIS, 11(1), 2020. Artikel ini membahas penggunaan VLAN untuk membagi jaringan menjadi jaringan-jaringan yang lebih kecil serta manfaatnya terhadap broadcast domain, keamanan, dan performa. Jurnal SIMETRIS tercatat Sinta 3.
[5] Tambe, S. S. (2015). Understanding Virtual Local Area Networks. International Journal of Engineering Trends and Technology (IJETT), 25(1), 174–176. DOI: 10.14445/22315381/IJETT-V25P232. Artikel ini membahas konsep VLAN, desain, operasi, manfaat, aplikasi, serta IEEE 802.1Q.
[6] An IEEE 802.1Q-based management protocol of asymmetric VLAN. IEEE International Conference on High Speed Networks and Multimedia Communication, 2002. DOI: 10.1109/HSNMC.2002.1032577. Paper ini membahas pengelolaan VLAN berbasis IEEE 802.1Q pada lingkungan jaringan dengan satu maupun beberapa switch.
